科研进展

广州分院系统研究所深圳先进院喻学锋团队成功开发钙钛矿微晶用于高效直接X射线探测成像

发布时间:2023-02-08 来源:深圳先进技术研究院

  近日,中国科学院广州分院深圳先进技术研究院材料所喻学锋、刘延亮团队,在高水平国际学术期刊Nano Research在线发表研究论文“CsPbBr3-DMSO merged perovskite micro-bricks for efficient X-ray detection”。该成果聚焦钙钛矿直接型X射线探测器中全无机钙钛矿厚光敏层制备困难的科学问题,首次合成了性能比肩单晶的高质量全无机钙钛矿晶片,成功实现了高效直接X射线探测及扫描成像。本工作为制备高灵敏、高分辨直接X射线探测器提供了新的技术路线,在高端医疗影像诊断领域具有巨大的应用潜力。



线上论文截图

论文链接

  X射线探测被广泛用于医学影像诊断、工业无损检测、核反应监测等领域,与我们的生活息息相关前商用的间接X射线探测器存在二次光电转化效率低、可见光色散等难以克服的问题,导致探测灵敏度低、辐射剂量高、空间分辨率差。相比之下,基于半导体材料的直接X射线探测器可通过一次光电转换,直接将X射线转换成电信号,因此可具有更高的光电转换效率、探测灵敏度和空间分辨率。发展新型高效半导体光电转换材料是直接X射线成像探测器走向应用的关键。

  无机金属卤化物钙钛矿具有X射线衰减系数大、载流子迁移率高、载流子寿命长、材料稳定等优点,在直接X射线探测领域备受关注。为了充分吸收高X射线,钙钛矿活性层的厚度应该达到数百微米钙钛矿单晶是直接X射线探测的理想材料但是其生长耗时长,且无法获得大面积、尺寸可控的单晶。此外由于无机钙钛矿前驱体在溶液中的浓度低材料利用率低,通过溶液法也很难制备出满足要求的钙钛矿厚膜。将钙钛矿粉末压实形成多晶钙钛矿晶片可以构建尺寸、厚度可调的钙钛矿X射线探测光敏层,但由此制备的多晶无机钙钛矿晶片通常含有许多空隙和晶界,严重影响了X射线探测器的效率及工作稳定性。

  针对上述问题,结合之前的研究基础,喻学锋刘延亮课题组从提升钙钛矿结晶度、降低钙钛矿晶片缺陷密度出发,发展出用于高性能X射线探测器的全无机钙钛矿晶片。通过机械研磨法可获得CsPbBr3粉体,进一步在少量DMSO中培养可产出大量具有立方形状、高结晶度和优良光电性能的CsPbBr3微晶。此外,合成过程中微量的DMSO通过Pb-O键结合到CsPbBr3微砖表面形成CsPbBr3-DMSO络合物。在热压加工过程中,络合物释放的DMSO蒸汽不仅可以促进CsPbBr3晶粒生长,还能在100 ℃的低温下促进CsPbBr3微砖融合成致密的晶片,从而提高电荷传输性能,获得高效钙钛矿直接X射线探测器,灵敏度可达14,430 μC Gyair –1 cm–2,检出限为564 nGyair s–1,具有良好的工作稳定性。

  这项工作为钙钛矿材料开拓了新的应用方向,同时也为高质量钙钛矿晶片的制备提供了一种有效策略,具有很大科学和应用价值。

  喻学锋研究员和刘延亮副研究员为本文通讯作者,史桐雨博士生为本论文第一作者刘文俊硕士生为本文的共同第一作者。该研究工作获得了国家自然科学基金重点项目、国家自然科学基金青年项目、中科院青年创新促进会、深圳市杰青及中科院特别研究助理等项目的资助。

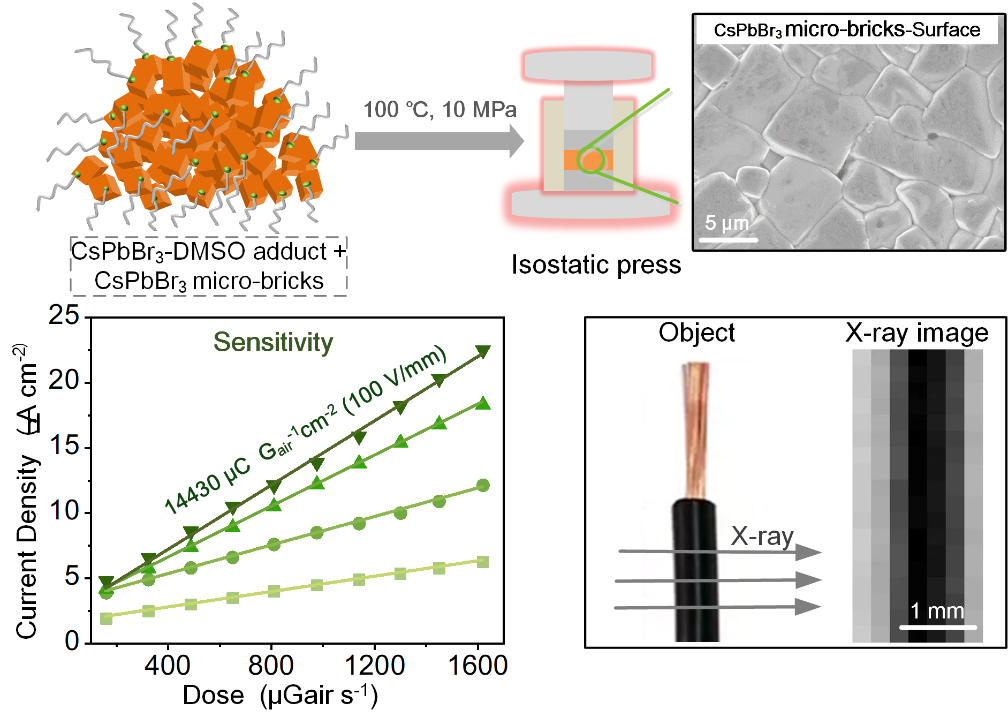

全无机钙钛矿晶片的制备及其应用于高灵敏直接X射线探测


附件下载:
